          I2C總線控制系統的構成_I2C總線控制系統的特點

          2020年01月06日 14:48 ? 次閱讀

          I2C總線是由Philips公司開發的一種簡單、雙向二線制同步串行總線。它只需要兩根線即可在連接于總線上的器件之間傳送信息。

          主器件用于啟動總線傳送數據,并產生時鐘以開放傳送的器件,此時任何被尋址的器件均被認為是從器件.在總線上主和從、發和收的關系不是恒定的,而取決于此時數據傳送方向。如果主機要發送數據給從器件,則主機首先尋址從器件,然后主動發送數據至從器件,最后由主機終止數據傳送;如果主機要接收從器件的數據,首先由主器件尋址從器件.然后主機接收從器件發送的數據,最后由主機終止接收過程。在這種情況下.主機負責產生定時時鐘和終止數據傳送。

          I2C總線控制系統的構成

          I2C總線控制系統是由硬件電路和軟件數據系統組成的。硬件電路包括主控微處理器、被控單元功能集成電路。軟件數據系統則是由許多具有特定含義的二進制編碼組成的。軟件數據系統必須經硬件存儲和傳輸才能實現它的控制功能。典型的I2C總線控制系統如圖2-2所示。

          為了實現總線控制系統的通信,需要在被控電路內部設置一個總線接口電路。在總線接口電路中設有解碼器,由它來接收微處理器發出的控制指令和數據。同時,由于被控電路屬于模擬電路,因此需要通過數字/模擬信號轉換電路(D/A轉換電路)將微處理器送來的數字信號轉換為模擬信號,對被控電路實施控制。

          微處理器的總線接口電路多采用開漏極或開集電極輸出方式,因此總線接口電路必須通過上拉電阻R1、R2接供電電壓。

          I2C總線控制系統的特點

          1、線路簡單、功能強

          采用I2C總線控制技術的變頻空調器與普通數控空調器相比,有以下特點和功能。

          非總線控制型空調器的存儲器、顯示屏驅動器與微處理器的連接需要4條以上的線路。而I2C總線采用二進制串行數據傳輸方式,使得微處理器與存儲器、顯示屏驅動電路間只需兩線連接,從而大大減少了微處理器與被控集成電路間的引腳個數,簡化了電路結構。

          2、便于產品升級換代

          掛接在同一總線上的器件數可根據需要增加或減少(直接將被控器件接入電路或從電路中分離出去)。通過總線上某些器件的更新,產品升級換代更方便。

          3、總線保護功能

          I2C總線具有雙向數據傳輸功能,微處理器可對I2C總線通信情況和被控集成電路的工作狀態進行監測,當通信線路和被控集成電路出現異常情況時,微處理器可進入自動保護狀態,輸出相應的控制信號,通過電源指示燈顯示出故障部位,并使整機進入保護狀態。因此,維修人員可通過指示燈或顯示屏顯示的故障代碼來判斷故障部位。

          下載發燒友APP

          打造屬于您的人脈電子圈

          關注電子發燒友微信

          有趣有料的資訊及技術干貨

          關注發燒友課堂

          鎖定最新課程活動及技術直播

          電子發燒友觀察

          一線報道 · 深度觀察 · 最新資訊
          收藏 人收藏
          分享:

          評論

          相關推薦

          基于組態軟件實現恒壓供水系統的自動監控設計方案

          如何對一個系統進行有效的管理和應用,而又不必有過多的投入,充分利用現代計算機技術的應用和發展。減小一....
          發表于 2020-01-05 09:17? 69次閱讀
          基于組態軟件實現恒壓供水系統的自動監控設計方案

          世紀星在工業控制系統中的應用解析

          工業控制系統由上位機和下位機組成,上位機裝有世紀星組態軟件,可以集中監控系統模擬量和開關量,下位機包....
          發表于 2020-01-01 09:59? 94次閱讀
          世紀星在工業控制系統中的應用解析

          智能家居系統的設計應遵循的原則

          智能家居的基本目標是為人們提供一個舒適、安全、方便、高效的居住環境。對于智能家居產品來說,最重要的是....
          發表于 2019-12-31 11:07? 380次閱讀
          智能家居系統的設計應遵循的原則

          壓力變送器零點漂移和零點變化

          由于壓力變送器環境溫度的變化引起的輸出值變化叫做壓力變送器的溫度附加誤差。凡是符合技術指標的變化值都....
          發表于 2019-12-30 08:54? 84次閱讀
          壓力變送器零點漂移和零點變化

          稱重軟件在計量系統中有什么樣的作用

          水泥行業集中計量系統是集門禁管理系統、AWM自助操作系統、汽車衡防作弊系統、袋裝水泥計數控制系統、散....
          發表于 2019-12-29 12:06? 498次閱讀
          稱重軟件在計量系統中有什么樣的作用

          智能LED街燈控制系統設計

          智能照明的通信可用無線或現有的電力線基礎設施實現。電力線是世界上最大的銅基礎設施,家庭或辦公樓的每個....
          發表于 2019-12-27 15:56? 118次閱讀
          智能LED街燈控制系統設計

          工業控制中人機界面和控制層的應用

          在自動化設備中,通過遠程控制站工作的操作人員需要盡可能多地監控和觀察工廠車間情況。要實現全面的觀測,....
          發表于 2019-12-27 14:51? 108次閱讀
          工業控制中人機界面和控制層的應用

          如何實現智能照明控制系統實現智能化

          一、實現照明控制智能化。 牐牪捎彌悄苷彰骺刂葡低??梢允拐彰飨到y工作在全自動狀態,系統將按先設定的若....
          發表于 2019-12-26 09:16? 82次閱讀
          如何實現智能照明控制系統實現智能化

          USB6008采集到數據如何送到輸出端口?

          最近在做一個氣壓系統伺服控制,原理圖如下圖: 現在自己剛開始用LABVIEW,弄了一個簡單程序,如下圖: 輸入...
          發表于 2019-12-17 18:41? 163次閱讀
          USB6008采集到數據如何送到輸出端口?

          云智匯與陜西榮森網絡賦能西岳廟博物館,助力其安防...

          但目前,西岳廟博物館原有設備老化,致使監控系統圖像模糊不清、故障頻發、安防警報誤報增多、以及運維費用....
          發表于 2019-12-17 11:02? 617次閱讀
          云智匯與陜西榮森網絡賦能西岳廟博物館,助力其安防...

          I2C總線的特點及工作原理解析

          I2C總線上的數據穩定規則,SCL為高電平時SDA上的數據保持穩定,SCL為低電平時允許SDA變化。....
          發表于 2019-12-12 15:53? 296次閱讀
          I2C總線的特點及工作原理解析

          在教育照明方面,智慧照明同樣適用

          同時,智慧照明系統還能充分利用自然光,自動調節室內照度??刂葡到y實現了不同場景的多種照明工作模式,在....
          發表于 2019-12-12 15:32? 659次閱讀
          在教育照明方面,智慧照明同樣適用

          步進電機速度變化的測量

          指數曲線,在軟件編程中,先算好時間常數存貯在計算機存貯器內,工作時指向選取。通常,完成步進電機的加減....
          發表于 2019-12-11 08:43? 133次閱讀
          步進電機速度變化的測量

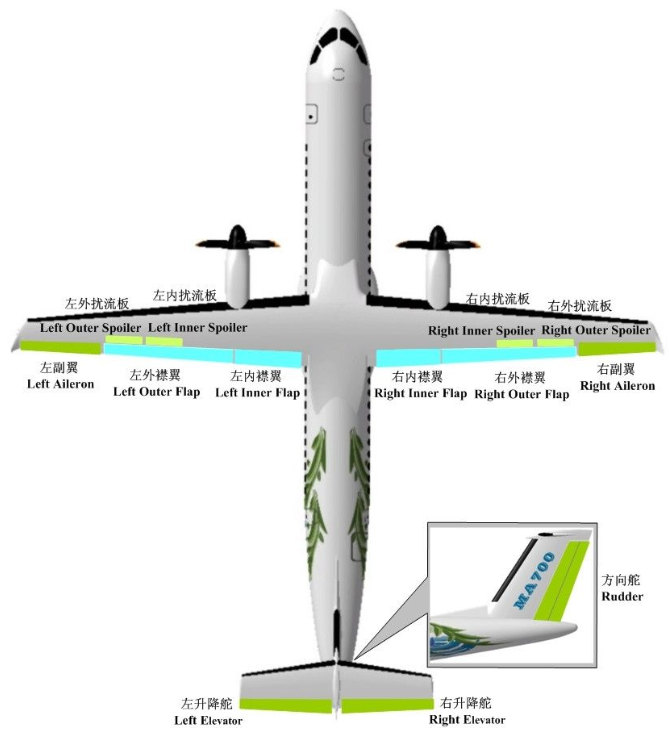

          新舟700飛機的控制系統架構以及舵面布局圖解析
