          如何制作自己的顫音效果踏板

          39度創意研究所 ? 2019-11-13 09:23 ? 次閱讀

          步驟1:材料

          就需要的工具而言,您需要:

          1.)烙鐵

          2.)焊料-確保您有松香。芯焊料,酸芯在電子設備上不起作用。

          3.)萬用表(可選,但非常方便)

          ---------------------- -------------------------------------------------- -------------------------------------------------- -----------

          在您當地的Radioshack上花費20美元,您將獲得踏板所需的所有零件:

          1。)電阻:470歐姆x 3(黃色-紫羅蘭色-棕色)

          4.7K x 1(黃色-紫羅蘭色-紅色)

          2。)電位計:100K x 1(焊接在板上的小型)

          1M x1(您將其連接到的大型)旋鈕到)

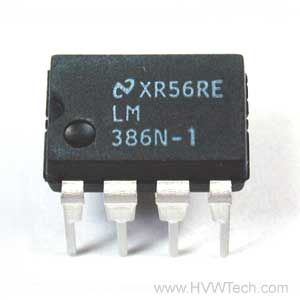

          3.)集成電路:LM386音頻放大器

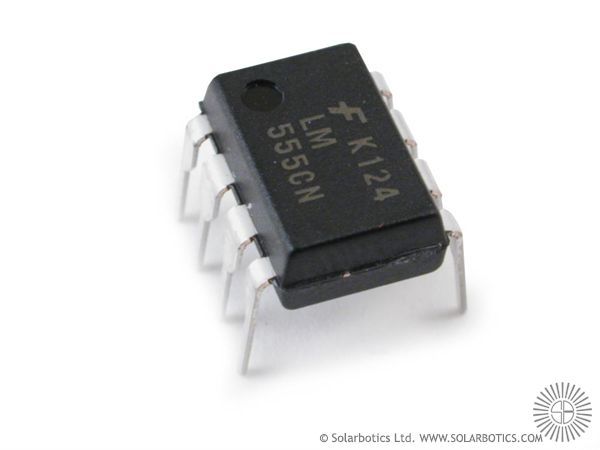

          555定時器

          4.)晶體管:PNP晶體管x 1

          5.)電容器:10uf極化x 2

          .1uf陶瓷x 1

          220uf北極星zed x 1

          6.)LED:綠色LED x1

          紅色LED x2

          7.)連接器:母吉他插孔x 2

          9v電池夾x 1

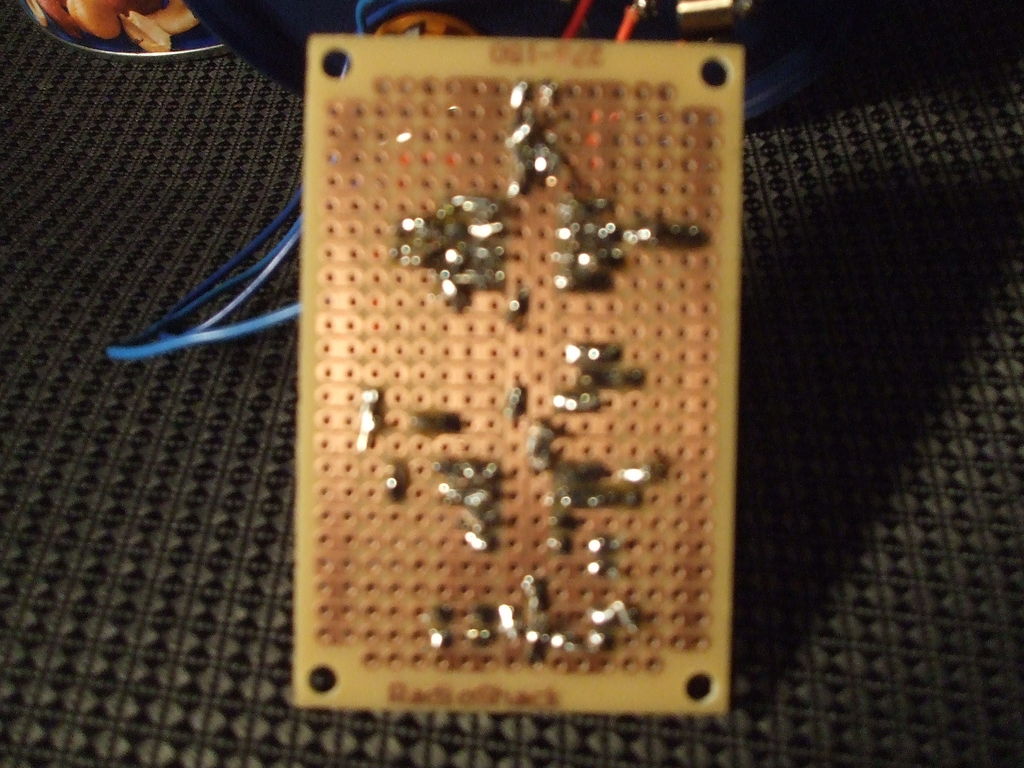

          8.) PCB:任何標準的穿孔板都應該做,我用的是我在Radioshack購買的信用卡大小的紙板。

          步驟2:原理圖

          此原理圖提供了電路的骨骼,但是可以根據自己的喜好修改它! R1控制輸入信號的音量,R2控制脈沖的速率。 R3控制脈沖的持續時間。 C2將LM386的內部增益從20增加到200。Q1將-9v信號從555轉換為+ 9v信號,從而使吉他信號振蕩。我沒有添加電源開關,但這將是一個很好的補充。如果您對設計有任何疑問,請隨時發表評論!

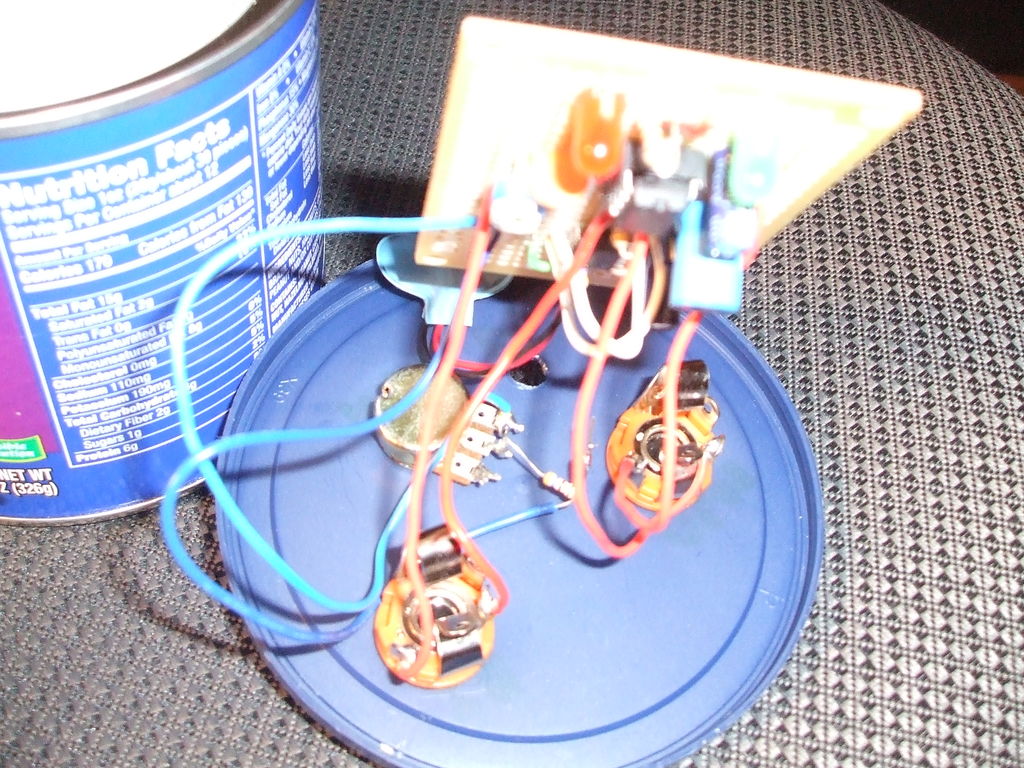

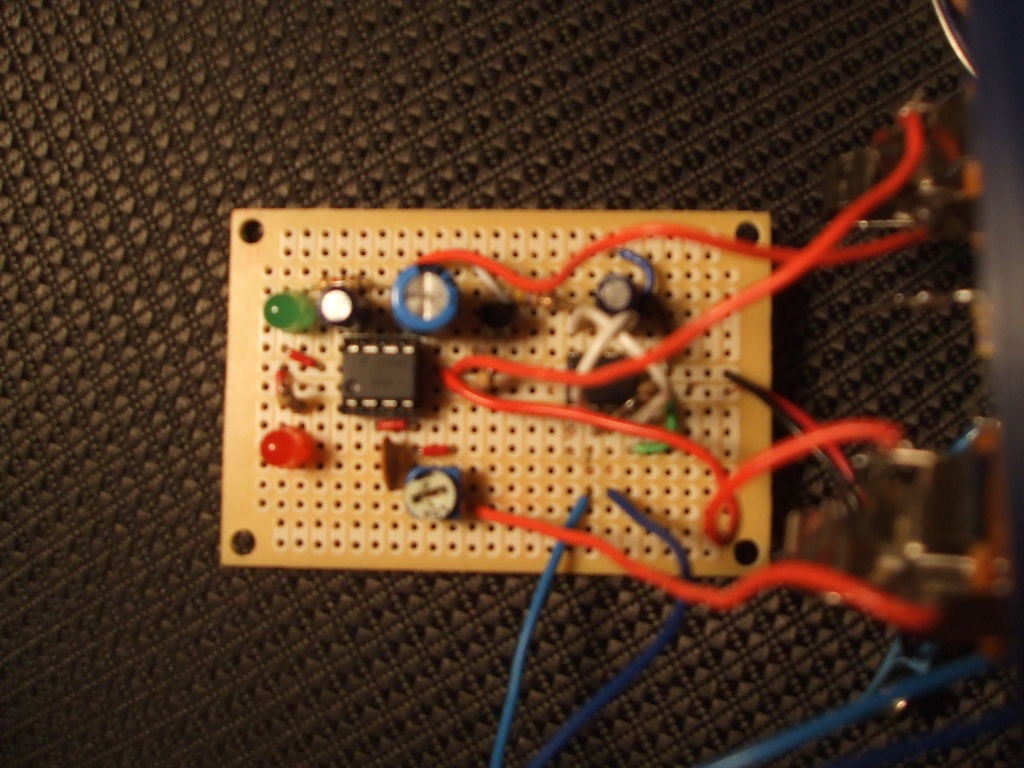

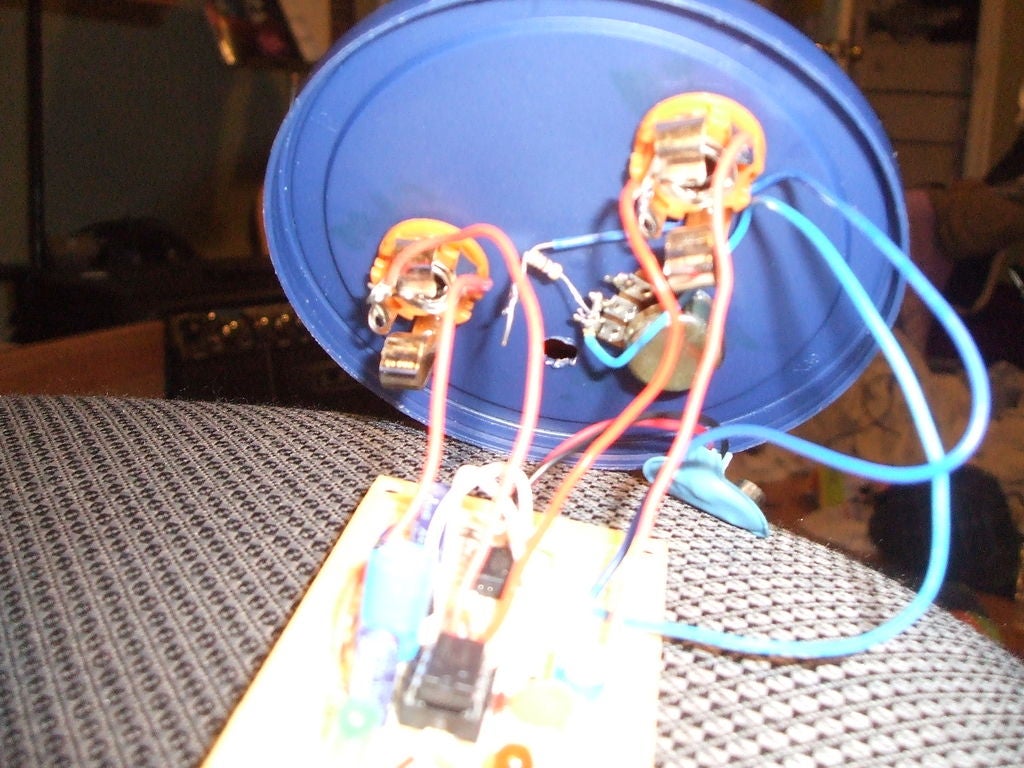

          步驟3:構建電路

          在實際焊接之前,應在試驗板上測試電路。我所做的就是將電路分解成多個部分并測試每個部分(計時器,晶體管和音頻放大器)。很抱歉,我沒有構建過程中的任何照片,但是直到構建完該項目之后,我才期望對該項目有所幫助。

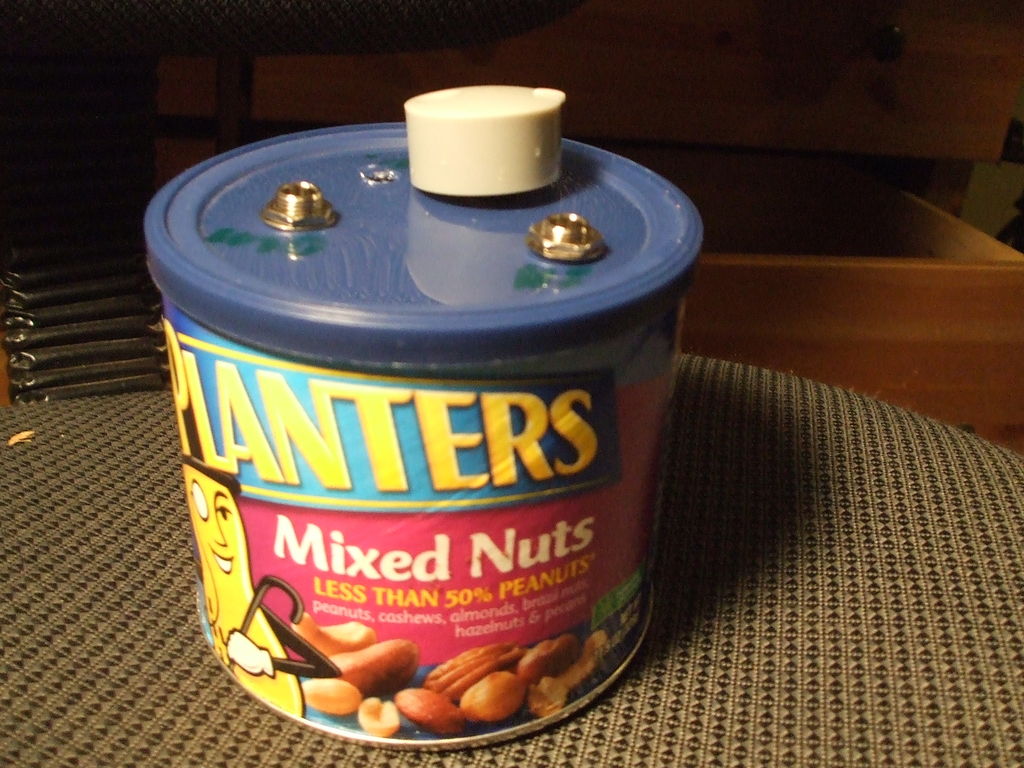

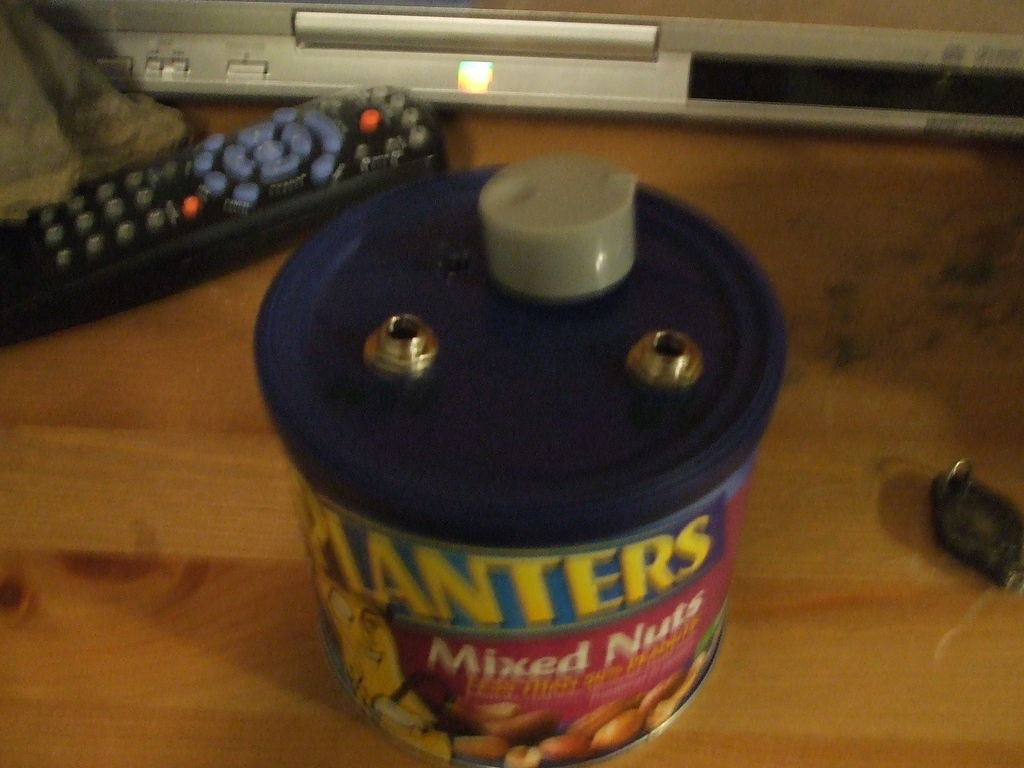

          步驟4:感謝收看!
