          怎樣使用帶有Analog Discovery2的電源

          39度創意研究所 ? 2019-11-08 10:44 ? 次閱讀

          第1步:模擬發現2

          如果你想獲得一些幫助您的AD2設置和校準,或安裝Waveforms 2015,請查看此快速入門。

          完成所有AD2和Waveforms設置后,單擊“耗材”打開電源。 “按鈕。

          怎樣使用帶有Analog Discovery2的電源

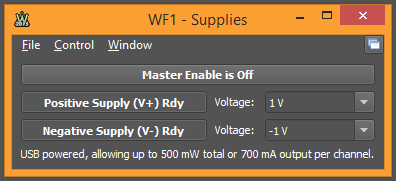

          這將打開電源窗口。

          在頂部有三個選項:“文件”,“控制”和“窗口”。

          “文件”可以將當前電源設置保存為新項目。然后,您可以打開該項目以將電源設置為已保存的設置。您也可以從此處關閉電源窗口。

          “控制”可以訪問“運行”和“停止”功能。

          “窗口”可讓您查看已打開的其他波形工具,主波形屏幕或幫助窗口。

          下面是主啟用按鈕,它是運行/停止按鈕。

          接下來,您可以為每個電源提供就緒/開/關按鈕。如果主啟用已關閉,則可以在就緒和關閉之間切換。啟用主啟用后,您可以在打開和關閉之間切換。

          在右側,您有兩個下拉菜單,一個用于正電源(V + )和一個負供應(V-)。您可以在此處直接輸入一個值,最多三位小數。與輸入值相比,輸出的準確性在很大程度上取決于AD2是否正確校準。正電源可以具有+500 mV和+5 V之間的任何值,而負電源可以具有-500 mV和-5 V之間的任何值。

          由于Analog Discovery 2可以通過USB或5V輔助電源供電,因此您會在窗口底部看到兩個注釋之一。

          USB注釋。

          輔助電源注釋。

          大多數電路都贏了需要的不僅僅是USB功能。但是,如果您確實消耗的功率超過AD2可輸出的功率,程序將發生故障并關閉所有工具和輸出。如果任何輸出引腳直接連接到GND(包括兩個電源引腳),就會發生這種情況。只需移除或更改繪制高電流的任何內容,然后重試。

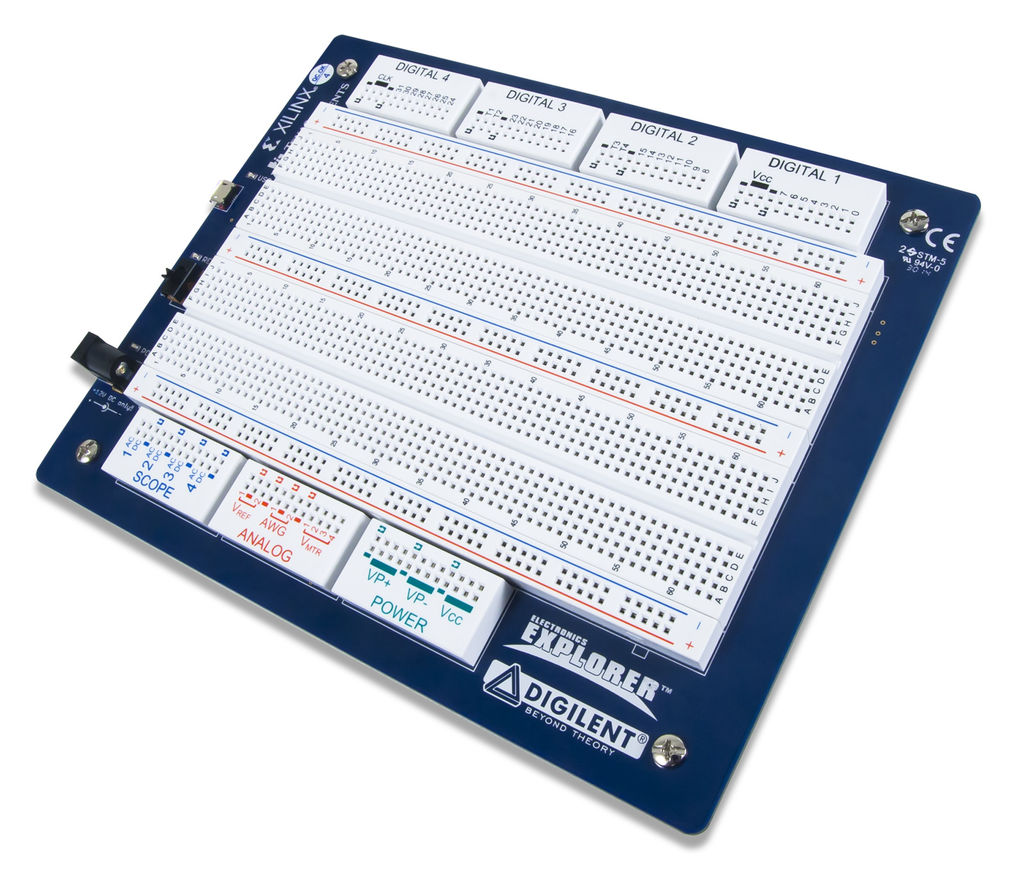

          步驟2:Electronics Explorer Board

          Electronics Explorer電源具有比AD2更多的功能和選項,這就是為什么它有自己的專用步驟。

          如果您需要一些幫助來設置和校準EEBoard,或者安裝Waveforms 2015,請查看此快速入門。校準與AD2類似,我建議您在使用前校準EEBoard。您需要在10-50Ω之間安裝一個高功率(≈10W)的電阻器和一個高質量的電壓表來完成校準。

          一旦設置了EEBoard和Waveforms,打開電源點擊“耗材”按鈕。

          這將打開電源窗口。

          在頂部有三個選項:“文件”,“控制”和“窗口”。

          “文件”可以將當前電源設置保存為新項目。然后,您可以打開該項目以將電源設置為已保存的設置。您可以將圖像或原始數據以* .csv,* .txt或* .tdms格式導出電源設置。您也可以從此處關閉電源窗口。

          “控制”可以訪問“運行”和“停止”功能。

          “窗口”可讓您查看已打開的其他波形工具,主波形屏幕或幫助窗口。

          在下面,您可以控制四種電源類型中的每一種。

          左上角是Master Enable,它將打開/關閉任何在該按鈕下方列表中帶有復選標記的電源通道。未選中的任何通道都不會通過主啟用按鈕打開。

          啟用框右側有四個框。

          左上角是正電源(VP +)。您可以將電壓設置為0到+9 V之間的任何值,小數點后3位。您還可以將最大電流限制設置為0到1.5 A之間的任何值,小數點后3位。一旦VP +啟用并打開,EEBoard將發回實時電壓和電流數據,這些數據將顯示在下拉菜單下方的框中。

          正電源下方是負電源(VP) - )。參數限制與VP +相同,除了負數而不是正數。啟用并打開VP-后,也會顯示實時數據。

          右上角有固定電源(Vcc)。您可以選擇+3.3 V或+5 V.這對于需要穩定電源的微控制器/處理器或FPGA芯片供電非常有用。實時電壓和電流數據顯示在下拉菜單下方。您無法限制此通道上的可用電流。

          固定電源下方是參考電壓(Vref1和Vref2)。您可以將這些值設置在-10 V和+10 V之間的任何值。十進制精度因您使用的是mV還是V值而異。 EEBoard沒有監控這些引腳的實時數據。

          接下來是繪圖窗口。

          在左側您有各種指標可用于監視電路。 “值”列顯示最后一個樣本的值。

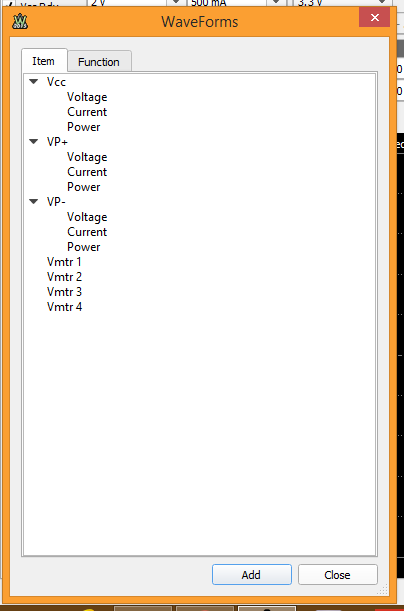

          單擊,您可以從要添加到監視列表的其他度量標準列表中進行選擇。

          雙擊要添加的指標,然后單擊“關閉”。新指標將顯示在列表的底部。請注意,Vmtr n 是EEBoard的獨有功能,它指定電路板上的四個內置電壓表之一。它們以EEBoard的內部GND平面為參考來測量電壓。

          單擊可以刪除選定的度量或一次清除所有度量。您也可以按鍵盤上的“刪除”刪除突出顯示的指標。

          突出顯示指標后,可讓您將指標重新分配給該位置。您可以根據需要擁有任意數量的同一度量標準實例。您也可以雙擊某個指標,將該廣告位重新分配給其他指標。

          會在“值”列旁邊的每個指標中添加“最大”和“最小”列。隨著采集的樣本越來越多,這些值將發生變化,以反映該指標所測量的最大值或最小值。

          歷史記錄框設置可查看的總指標歷史記錄情節窗口。您可以將此值設置為10秒到24小時之間的大多數值。如果您輸入的值不起作用,則繪圖將自動更正為最接近的值。

          可讓您更改繪圖更新率以及顯示的樣本數量情節窗口。請注意,這兩個值與“歷史記錄”框中的值相關聯,其中一個值的更改可能會影響其他兩個值中的一個或兩個。

          將清除以下內容的繪圖窗口:所有度量標準。無論供應是打開還是關閉,都可以隨時進行。隨著更多樣本開始注冊,新的跟蹤將變得可見。

          Plot列有一個框,用于啟用/禁用圖上的特定跟蹤。選中此框以啟用跟蹤。

          要更改跟蹤的顏色,請單擊“顏色”列中的顏色框。從打開的窗口中選擇新顏色,然后單擊“確定”進行更改。

          每個指標在最后一列中,在繪圖窗口旁邊都有一個小齒輪圖標。這使您可以設置該特定指標的垂直繪圖比例。默認設置自動調整,但您可以設置單位/格值和偏移值。

          在圖的右上角,您可以看到。您可以在繪圖中添加或刪除標簽,將背景從黑色更改為白色,并更改所有指標的默認跡線寬度。如果您點擊一個指標,它的軌跡會比其他指標略寬,也會上升到圖表的頂層,以便更容易看到。

          最后,正好位于右上角您將看到的情節。這將使繪圖滑動關閉,擴大左側的度量值列以允許更清晰地查看數據。再次單擊它可以將繪圖窗口滑回。即使關閉該圖,該圖也將繼續更新,打開該圖將根據速率,采樣和歷史設置顯示準確的歷史。

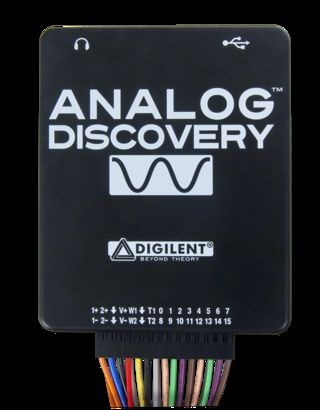

          步驟3:Analog Discovery Legacy h2》

          Analog Discovery Legacy是Analog Discovery的原始版本。

          設置和校準與AD2,所以如果您需要一些幫助來設置和校準舊版本,或者安裝Waveforms 2015,請查看這個快速啟動我的集合。

          一旦設置了Legacy和Waveforms,打開點擊“耗材”按鈕點擊電源。

          這將打開電源窗口。

          在頂部有三個選項:“文件”,“控件”和“窗口”。

          “文件”使您可以將當前電源設置另存為一個新項目。然后,您可以打開該項目以將電源設置為已保存的設置。您也可以從此處關閉電源窗口。

          “控制”提供對運行和停止功能的訪問。

          “窗口”可讓您查看打開的其他波形工具,主波形屏幕或幫助窗口。

          下面是主啟用按鈕,它是運行/停止按鈕。

          接下來,您可以為每個電源提供就緒/開/關按鈕。如果主啟用已關閉,則可以在就緒和關閉之間切換。主機啟用后,您可以在打開和關閉之間切換。

          V +設置為+5 V,而V-設置為-5 V 。輸出值的準確性在很大程度上取決于您的設備是否正確校準。

          在最底部,有一個儀表指示設備輸出的電流量。保持低位更好。如果您確實消耗的功率超過了設備輸出的功率,程序將發生故障并關閉所有工具和輸出。如果任何輸出引腳直接連接到GND(包括兩個電源引腳),就會發生這種情況。只需刪除或更改繪制高電流的任何內容,然后重試。

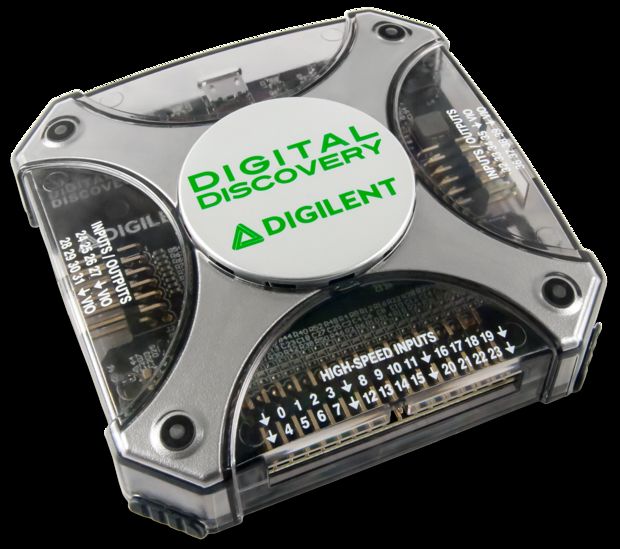

          步驟4:數字發現

          Digital Discovery是Analog Discovery的全數字版本。

          設置和校準與AD2相同,所以如果你想要幫助您完成數字探索的設置和校準,或安裝Waveforms 2015,請查看此快速入門。

          一旦設置了DD和Waveforms,請打開電源點擊“耗材”按鈕。

          這將打開電源工具窗口。

          在頂部有三個選項:“文件”,“控件”和“窗口”。

          “文件”使您可以將當前電源設置另存為新項目。然后,您可以打開該項目以將電源設置為已保存的設置。您也可以從此處關閉電源窗口。

          “控制”提供對運行和停止功能的訪問。

          “窗口”可讓您查看打開的其他波形工具,主波形屏幕或幫助窗口。

          下面是數字輸出電壓電平的控制部分。

          “數字IO驅動程序”框允許您將輸出引腳的輸出電流設置為2,4,6,8,12或16mA,或者您可以選擇“自動”。壓擺率也可以設置為“慢速”,“快速”或“安靜”。

          “數字輸入弱拉”框是用于調整DIN(0-23)引腳的輸入靈敏度。選項為“向上”,“中間”或“向下”。

          “數字IO拉”部分允許您設置默認拉電阻16個DIO引腳(24-40)。選項為“向上”,“浮動”或“向下”??梢允褂米髠鹊摹叭俊卑粹o將所有16個引腳設置在一起,或者使用三態滑動開關分別設置每個引腳。

          步驟5:一切就此結束。

          您可以看到帶有Analog Discovery 2和Waveforms 2015軟件的電源既簡單又易于使用。
